Motor Melangkah Tanpa Brushless Dua fasa Empat wayar
Penerangan Produk
| jenis produk |
CHS-GM29-10BY dc brushless stepper second motor kelajuan berubah-ubah |

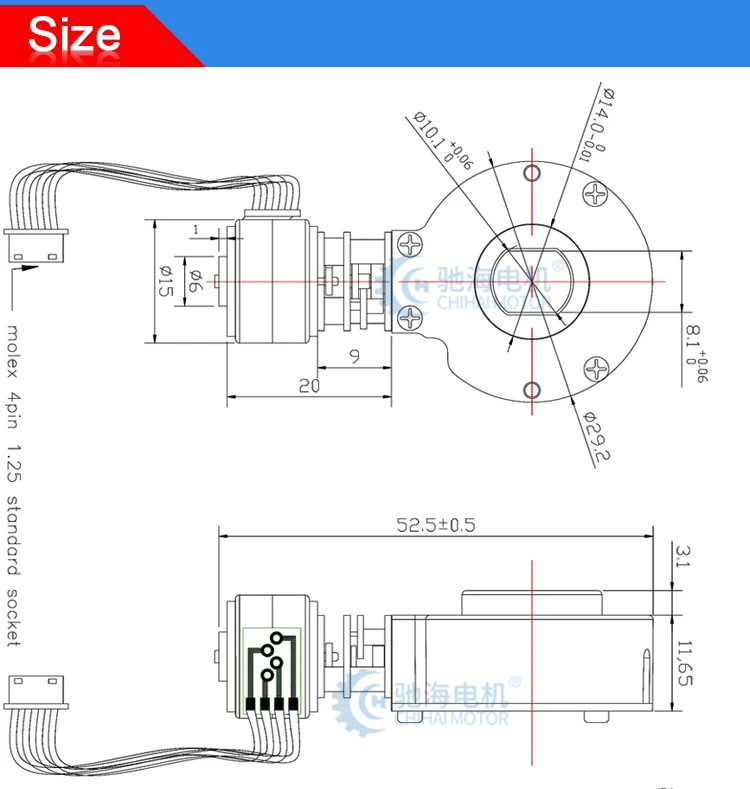

| Panjang Fiuslaj | 52.5mm |
| Ketebalan fiuslaj | 11.65mm |
| Berat badan | Kira-kira 50 g |

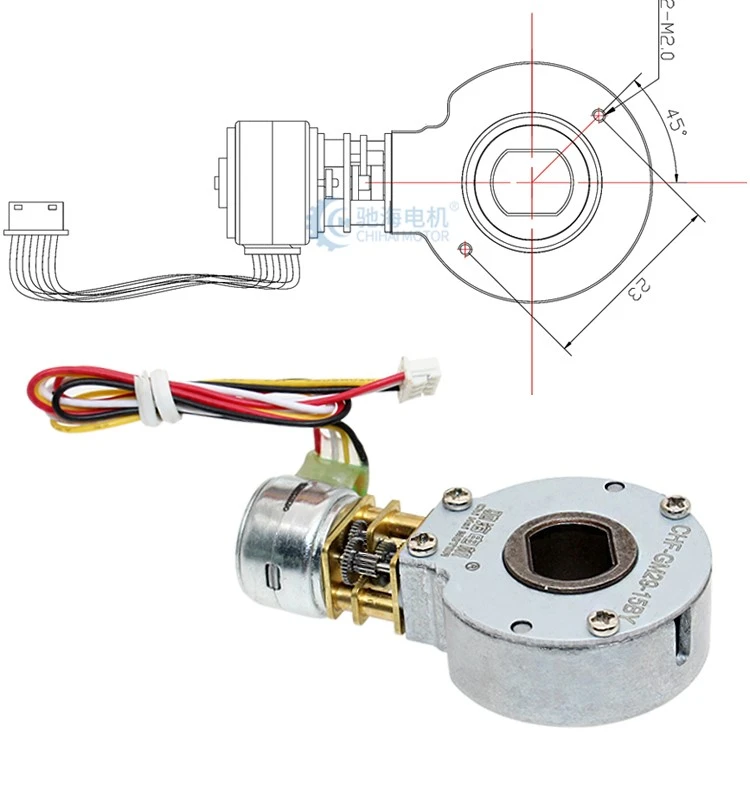

| Paksi keluar | Paksi ikatan heteroseksual berongga (lihat rajah untuk butiran) |
| Aplikasi |
Automasi rumah dan pejabat Platform miniatur dan sistem kamera Alat perubatan dan instrumen kedudukan Kunci pintar dan sistem pencahayaan pintar |
Motor stepper tanpa berus ialah motor yang cekap, tepat dan ringkas dengan pelbagai aplikasi.
Pertama sekali, motor stepper tanpa berus mempunyai struktur mudah dan hayat perkhidmatan yang panjang. Struktur elektrik yang digunakan adalah penukaran keadaan pepejal, jadi motor stepper tanpa berus tidak mempunyai berus karbon mekanikal, mengelakkan masalah haus berus karbon, memanjangkan hayat perkhidmatan motor, dan meningkatkan kebolehpercayaan dan kestabilan motor.

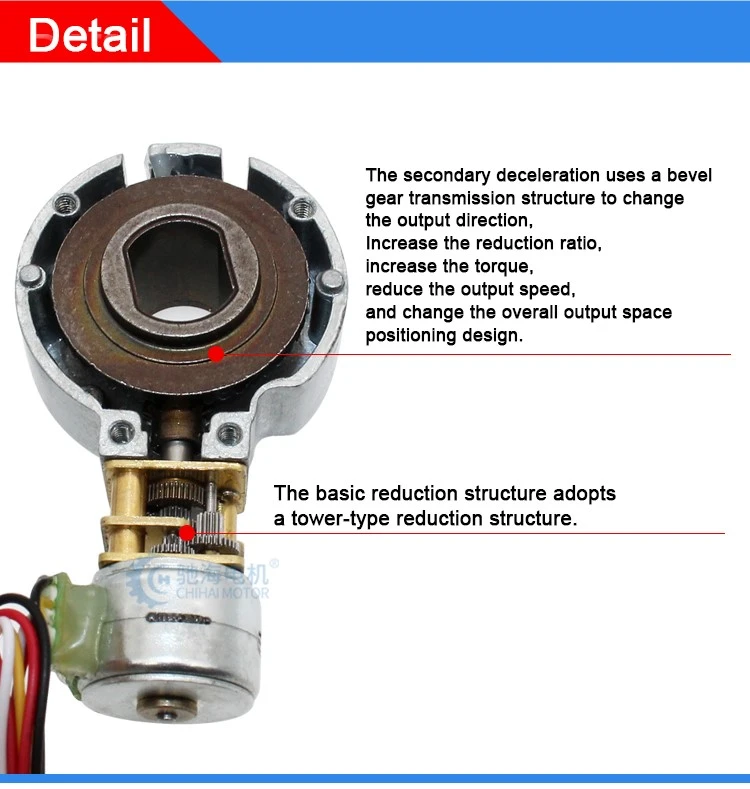

Nyahpecutan sekunder menggunakan struktur transmisi gear serong untuk menukar, arah keluaran, Meningkatkan nisbah pengurangan, meningkatkan tork, mengurangkan kelajuan keluaran, dan menukar keseluruhan reka bentuk kedudukan ruang keluaran.
Struktur pengurangan asas menggunakan struktur pengurangan jenis menara.
Keseluruhan badan motor bergear nipis memberikan pelanggan lebih banyak imaginasi reka bentuk.
Bawa reka bentuk yang lebih nipis dan ringan kepada sistem kuasa produk pintar.
Imej Terperinci
Masukan parameter motor stepper
| MODEL | CHS-15OLEH-M3015 |
| VOLTAN KADAR | 5 V DC (IC Pemacu:16219) | SEMASA PER FASA | 160mA / FASA |
| RINtangan gegelung | 30±7% ohm / FASA | BIL.FASA | 2 FASA |
| SUDUT LANGKAH | 18 darjah / LANGKAH | KAEDAH PENGUjaan | 2 FASA EXCITATION |
| MOD PEMANDU | PEMANDU BIPOLAR | AROHAN GEJEL | 9.5 mH / FASA |
| TORK TARIK KELUAR |
LEBIH DARIPADA 4 gf-cm PADA 500 pps |
MEMEGANG TORK |
LEBIH DARIPADA 16 gf-cm AT 0 ms |
| KEKERAPAN RESPON MAKSIMAL | LEBIH DARIPADA 1200 pps |
MAKS BERMULA KEKERAPAN |
LEBIH DARIPADA 900 pps |
| KELAS PENEBAT | KELAS E UNTUK COIL |
KEKUATAN PENEBAT |
100 V AC SELAMA SATU SAAT |
| RINtangan PENEBAT | 50MΩ DC 500V |
SUHU OPERASI |
-0 - +55 darjah |
Parameter keluaran motor nyahpecutan
| Model:CHS-GM29-15BY dc brushless stepper dua kali kelajuan motor |
| Voltan: DC 5V |
| Nisbah pengurangan | SUDUT LANGKAH (LANGKAH) |
Kelajuan tanpa beban 1000PPS(rpm) |
Menahan tork （kg.cm) |
Tork tarik keluar （kg.cm) |
| 1:5.58×4 | 0.80645 | 134 | Lebih besar daripada atau sama dengan 0.2 | Lebih besar daripada atau sama dengan 0.07 |
| 1:9.68×4 | 0.46488 | 77.5 | Lebih besar daripada atau sama dengan 0.4 | Lebih besar daripada atau sama dengan 0.13 |
| 1:20.50×4 | 0.21951 | 36.6 | Lebih besar daripada atau sama dengan 0.8 | Lebih besar daripada atau sama dengan 0.25 |
| 1:29.12×4 | 0.15453 | 25.8 | Lebih besar daripada atau sama dengan 1.0 | Lebih besar daripada atau sama dengan 0.40 |
| 1:49.99×4 | 0.09002 | 15 | Lebih besar daripada atau sama dengan 1.8 | Lebih besar daripada atau sama dengan 0.70 |
| 1:99.00×4 | 0.04545 | 7.6 | Lebih besar daripada atau sama dengan 4.0 | Lebih besar daripada atau sama dengan 1.3 |
| 1:151.55×4 | 0.02969 | 4.95 | Tidak boleh melebihi 4.0kg.cm | Lebih besar daripada atau sama dengan 2.0 |
| 1:210.59×4 | 0.02137 | 3.56 | Lebih besar daripada atau sama dengan 2.8 | |
| 1:297.92×4 | 0.0151 | 2.51 | Lebih besar daripada atau sama dengan 4.0 | |
| 1:379.17×4 | 0.01187 | 1.98 | Lebih besar daripada atau sama dengan 4.5 |
Pembungkusan & Penghantaran
PAKEJ:
Pembungkusan kadbod eksport standard.
MASA PENGHANTARAN:
3-20 hari selepas mengesahkan pesanan, tarikh penghantaran butiran hendaklah diputuskan mengikut
musim pengeluaran dan kuantiti pesanan.
PERHATIAN:
Jika dokumen pelepasan kastam khas diperlukan, sila hubungi kami terlebih dahulu untuk pengesahan.
